多功能警用键盘控制器是与变速智能云台、解码器、升降杆等终端接收器配套的产品。控制键盘与接收器之间采用EIA／RS-485电气接口。在不加总线驱动的情况下，一台键盘最多可控制3台云台、升降杆或解码器，键盘与接收器的最大通信距离达1.2Km。利用控制键盘可方便地对变速云台摄像机与升降杆进行控制和设置,控制键盘还可直接控制终端解码器,实现对摄像机、云台、镜头、灯光、雨刮、升降杆等前端设备的控制。

产品主要功能

● 可通过摇杆实现变速及变倍功能

● 波特率可调，RS-485输出。

● 可直接控制多种前端设备，包括智能球型摄像机，云台，解码器，升降杆等

● 波特率: 1200Bps、2400Bps、4800Bps、9600Bps

● 通信接口: RS-485

● 控制: 支持键盘级联控制

● 可控设备: 3个（1-3）

● 可设预置: 3个（1-3）

● 通信距离: 最大1200米

● 材料: 塑料外壳

● 重量: 0.5kg

● 电源: DC12V±10%

● 工作环境: 温度 -35℃~+55℃

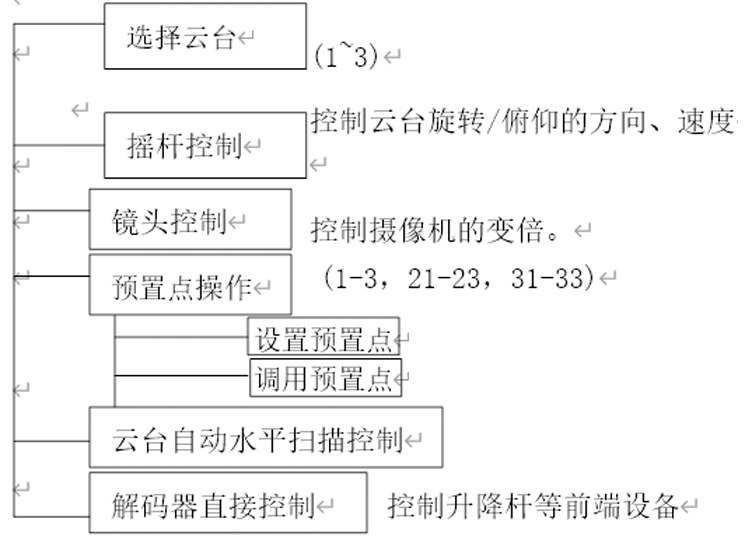

三、功能介绍

四、键盘面板介绍

1.前面板实物图及按键说明（图1）

  控制键盘正面板上有变速控制四维摇杆，黑色字符按键

按键说明如下：

  1.开关：开启/关闭键盘。红色指示灯亮时为开启，红色指示灯灭时为关闭状态。

  2. 照明：开启或关闭云台灯光。

  3.去雾： 开启或关闭去雾功能。

  4.1-3 :  数字键，也可组合使用。

  5.设置：与数字键配合，设置智能云台的预置点。

  6.调用: 与数字键配合，调用智能云台的预置点。

  7.确认: 与数字键配合，选择所要控制的智能云台号。

  8.升：升降杆上升。

  9.复位：复位云台及升降杆初始状态。

  10.降：升降杆下降。

  11.变倍+: 镜头变倍远。

  12.变倍-: 镜头变倍近。

  13.雨刷:  开启或关闭雨刷。
